Planung abstimmen
Elektrische Komponenten und Signale mit der Automatisierung koordinieren.
Schaltplan und Steuerung
brauchen denselben Stand.
Elektrische Unterlagen verbinden Schaltschrankbau, Programmierung und den späteren Anlagenbetrieb.
Die Verdrahtung folgt einem anderen Revisionsstand als die Software, Signale sind nicht eindeutig zugeordnet und Änderungen aus der Montage kommen verspätet zurück. Solche Abweichungen werden häufig erst bei der Inbetriebnahme sichtbar. Benötigt werden abgestimmte Planstände und klare Übergaben zwischen Konstruktion, Schaltschrankbau und Automatisierung. Auch die Pflege nach einer Änderung muss von Anfang an einer verantwortlichen Stelle zugeordnet sein.
IQstruct Engineering bindet Elektrokonstruktion mit spezialisierten Partnern in das Automatisierungsprojekt ein. Stromlaufpläne in EPLAN oder WSCAD, Komponenten- und Schaltschrankplanung sowie Änderungspflege werden mit den Anforderungen von SPS, Safety und Anlagenaufbau koordiniert.
Jetzt kostenfrei starten
Im kostenfreien Erstgespräch klären wir, welche Norm für Ihren Zielmarkt gilt und welche Unterlagen aus der Mechanik schon vorliegen.
Leistungsumfang
Partner einbinden
Schaltpläne mit spezialisierten Partnern ausarbeiten.
Pläne nachführen
Änderungen aus Montage und Inbetriebnahme in den Unterlagen pflegen.
Die elektrische Planung als Grundlage für Bau und Betrieb
Die Elektrokonstruktion übersetzt Prozess, Automatisierungskonzept und technische Randbedingungen in Unterlagen für Bau und Betrieb der Anlage.
Einfluss nehmen die funktionalen Anforderungen der Maschine, die Vorgaben des Betreibers und die anzuwendenden Normen ebenso wie die vorgegebene Automatisierungsplattform. Dazu kommen die Schnittstellen zu SPS, Robotik, Sicherheitstechnik und Antrieben, Platz und Wärme im Schaltschrank sowie Wartung, Ersatzteilkonzept und spätere Erweiterungen.
Die Unterlagen bilden die Grundlage für Schaltschrankbau, Montage, Verdrahtung, Softwarezuordnung und Inbetriebnahme. Umfang und Nachweise werden im Auftrag festgelegt.
Planung und Software
Ein Revisionsstand verbindet Schaltplan und Programm
Stromlaufpläne und Signalzuordnungen dienen Programmierung, Modellierung und Inbetriebnahme als gemeinsame Grundlage.
Vorgehen im Projekt
Ai1
Prozessanforderungen besprechen
Prozessbeschreibung, Anlagenlayout und Schnittstellen werden mit Ihrem Team geklärt.
Ai2
Schaltplan zeichnen
Stromlaufpläne in EPLAN oder WSCAD entstehen mit Signalzuordnung und Betriebsmittelkennzeichnung.
Ai3
Schaltplan abnehmen
Kunde und Fachleute prüfen den fertigen Plan, bevor der Bau beginnt.
Ai4

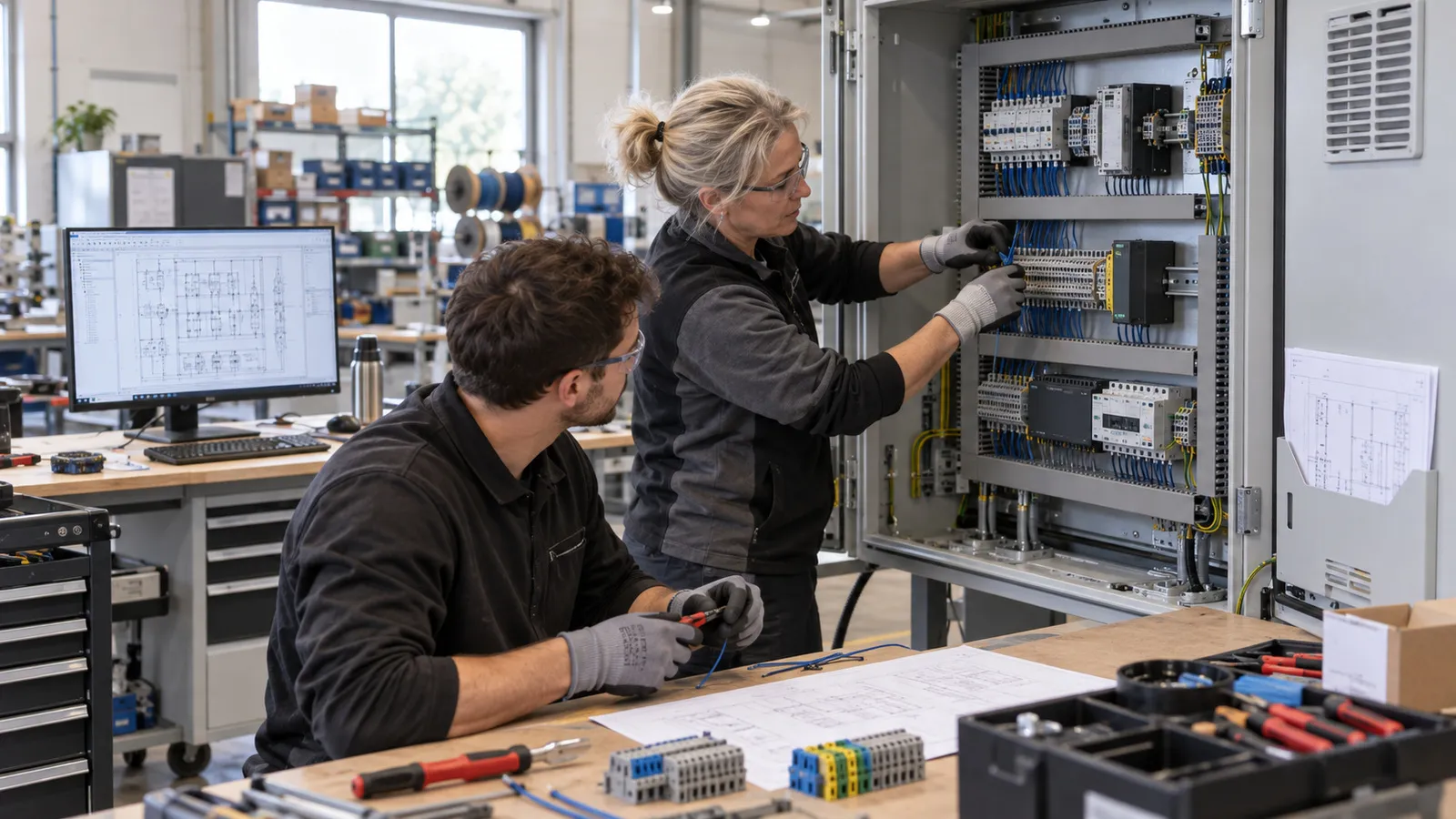

Schaltschrank aufbauen
Der ausführende Partner baut und verdrahtet den Schaltschrank nach dem abgenommenen Plan.
Unterlagen für Schaltschrankbau und Montage
Stromlaufpläne
Pläne in EPLAN oder WSCAD mit Betriebsmittelkennzeichnung, Klemmen- und Kabelinformationen und Signalzuordnung.
Schaltschrankplanung
Komponentenlayout, Verdrahtungswege, Wärme und Platzreserven für Wartung und Erweiterung.
Komponentenauswahl
Steuerungen, sichere E/A, Antriebe und Netzwerkkomponenten passend zu Kundenvorgabe, Lieferbarkeit und Lebenszyklus.
Dokumentation
Pläne, Stück- und Kabellisten sowie Revisionsstände für Montage, Inbetriebnahme und Instandhaltung.
Schnittstelle
Signaldefinitionen früh mit der Software abstimmen
Stromlaufpläne und Komponentenlisten liefern Eingangsdaten für Programmierung, Modellierung und Inbetriebnahme.
Ein abgestimmter Revisionsstand verhindert, dass Teams auf unterschiedliche Zuordnungen zurückgreifen. Die technische Projektleitung kann diese Übergaben zwischen IQstruct Engineering, Elektrokonstruktionspartner und Kunde koordinieren.
Häufige Fragen
Fragen zu Planung, Umsetzung und Betrieb.
Wer übernimmt die elektrische Planung?
Die elektrische Planung erfolgt mit spezialisierten Partnern. Wir stimmen deren Pläne mit der Steuerungssoftware und den Schnittstellen der Anlage ab.
Welche Nachweise werden erstellt?
Welche Nachweise entstehen und welche Normen gelten, wird im Auftrag festgelegt. Die Verantwortung für Pläne, Komponenten und Nachweise steht dort ebenfalls.
Bleibt die Dokumentation nach der Inbetriebnahme aktuell?
Ist die Änderungspflege beauftragt, werden Änderungen aus Aufbau und Inbetriebnahme in Pläne, Listen und Revisionsstände übernommen.
